此页面是针对Q2 3D打印机主要部件的介绍,您能对打印机有大致的了解。
Q2 3D打印机是一种使用塑料线材来创建 3D 物体的机器。
大多数情况下,Q2可以打印stl格式的3D模型,打印前需要使用切片软件对文件模型进行预处理。
以QIDI Studio为例,切片软件会将stl文件切分成很多层,每个层的信息将被自动转换成打印机可以理解的语言,用于指示打印过程中各轴移动路径及速率。
除此之外,切片软件还能够在生成的代码中集成多种参数设置,例如线材的打印温度、打印机的挤出速度,并为打印模型的某些部分生成支撑。
Z轴由四个丝杠组成,通过皮带连接到单个步进电机。

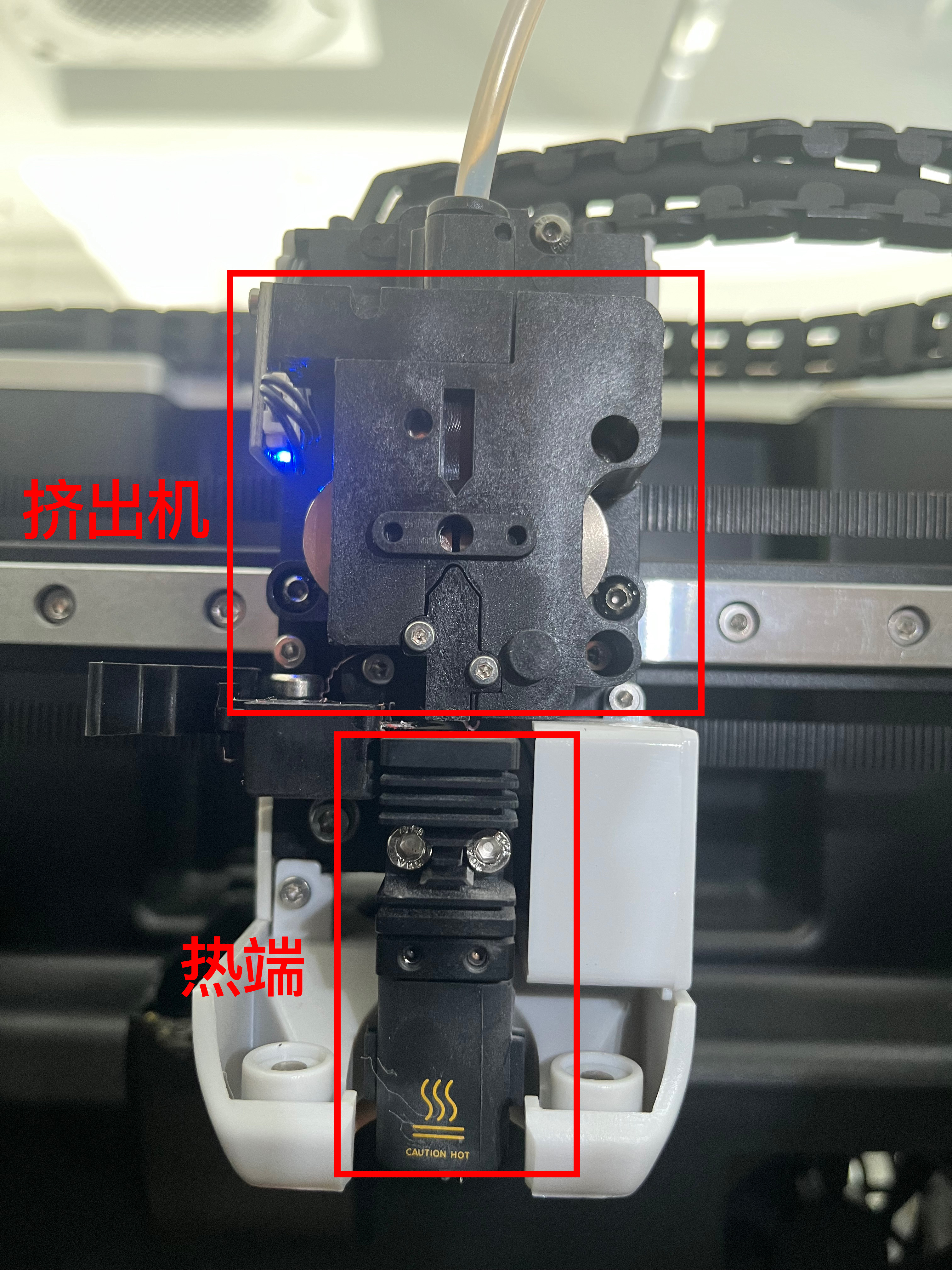

挤出机负责将线材从线轴中拉出并送入热端,加热熔化后通过喷嘴挤出,生成打印模型。挤出机需要精确控制通过热端挤出的线材长度,是3D打印机核心部件之一。
热端负责将线材加热到指定温度,熔化并以薄层的形式沉积来创建模型。不同的材料使用不同的加热温度。 例如,PLA 线材在210-220°C左右的较低温度下打印,而 PETG 和 ABS 等其他材料需要在 250-260°C 左右的较高温度下打印。
热床用于加热打印表面,帮助打印层更好粘附在构架板上。
Q2 3D 打印机使用时根据线材的类型控制加热温度,最高温度可达 110°C。 例如,PLA材料使用35-45°C的热床温度打印在低温打印面板上,而不会出现翘曲现象。ABS和PC等材料为了防止翘曲,则需要使用 100-110°C 的热床热床温度进行打印。
如果不对打印表面加热,沉积的线材会快速冷却,层之间的张力会使其翘曲。
快速打印需要对打印部件进行良好的冷却,Q2 配备一个 5015 径向风扇,带有两个风道,可以控制喷嘴下方的空气流动。
Q2 在机器右侧配有一个额外的冷却风扇,对于某些线材(如 PLA),良好的散热有助于提升打印效果,开启该风扇将在打印件上形成“气流层”,有助于尽快固化打印层。
