¶ 简介
通常，我们在打印设置中设置打印层高之后，切片会得到一个均匀层高的模型。但是对于一些特殊的模型，比如顶部或斜面呈球形的模型，均匀层高打印的表面会显得不够光滑，模型表面的“层次感“就比较明显。
可变层高功能可以帮助我们改善这一点。

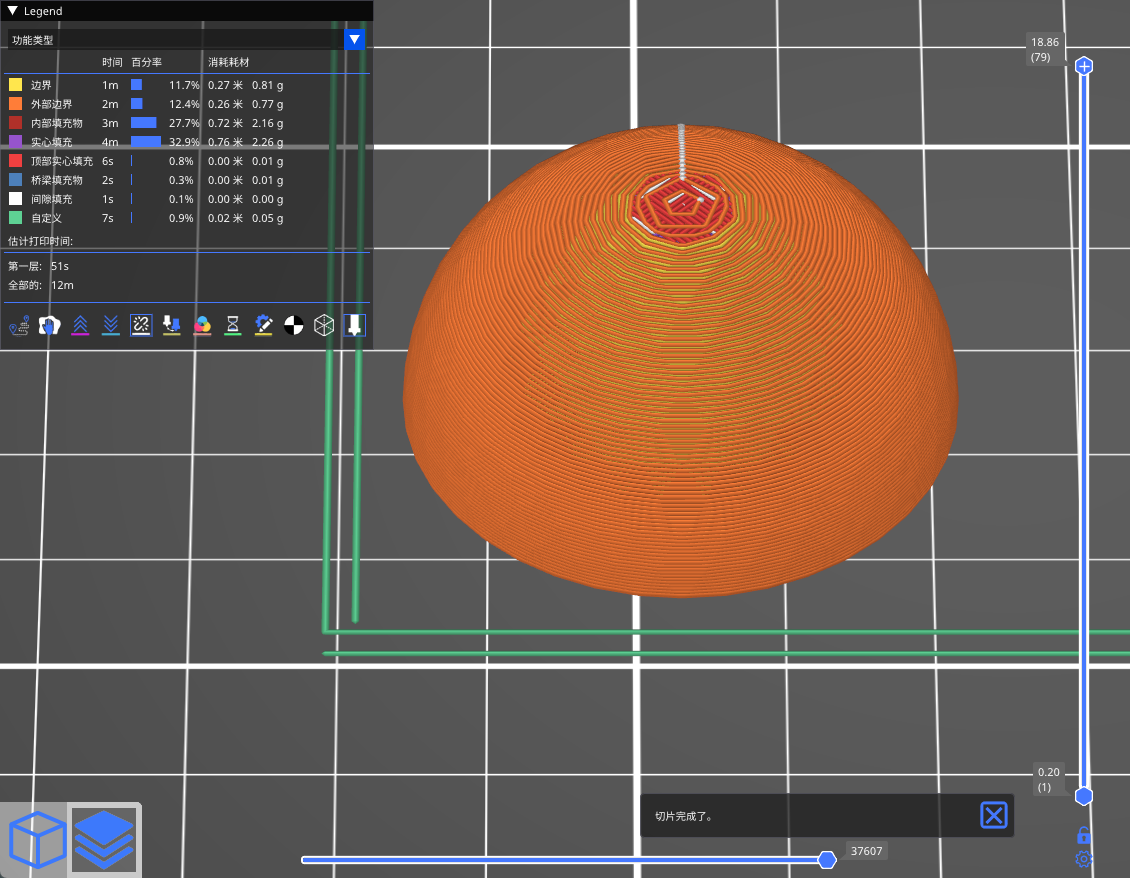

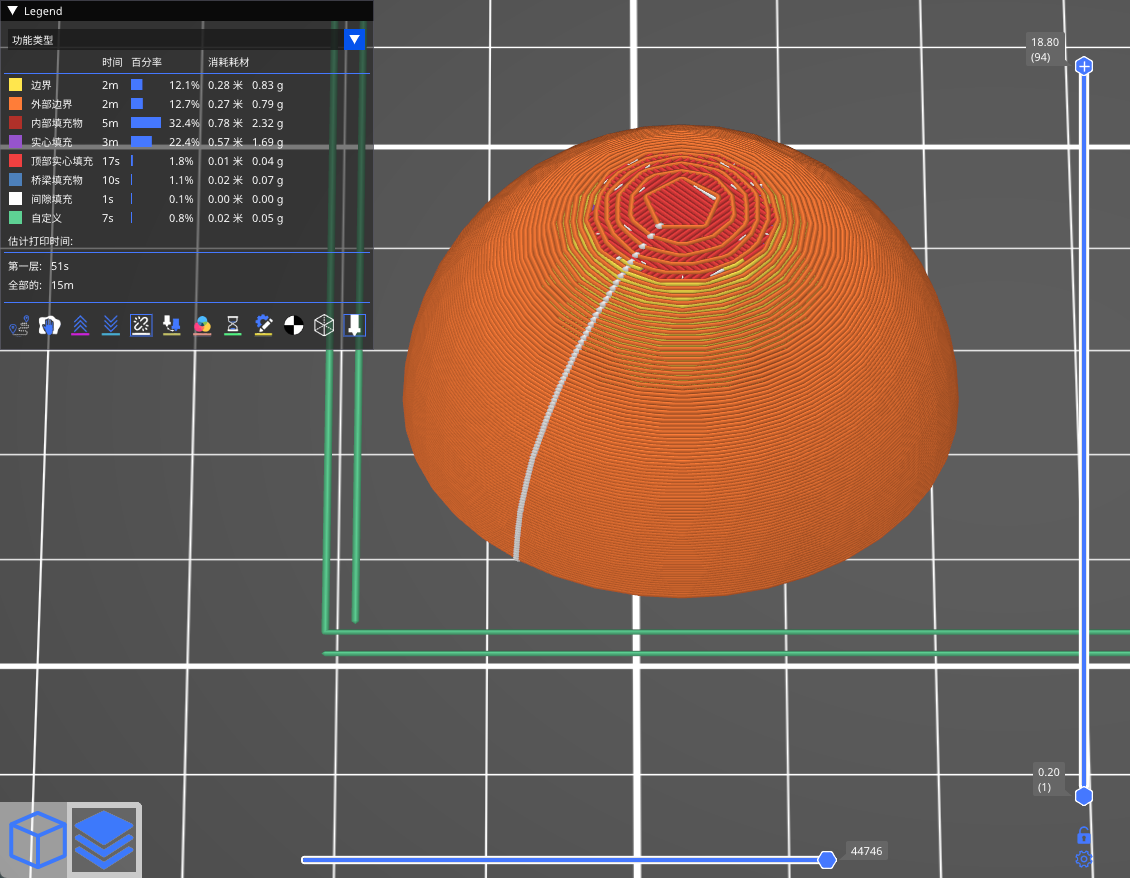

下图显示了均匀层高和可变层高之间的差异。
| Variable layer height | Original |
|
|
左侧的模型是使用可变层高调整过后打印的结果，右侧模型是使用均匀层高打印的结果。
显然，如果降低顶部的层高，表面的打印质量看起来会显得光滑一些。但是，较低的层高需要更长的打印时间。因此，通过局部降低层高，同时在其他位置保持原始层高，我们可以实现高质量打印的同时，又不会耗费过多的时间。
¶ 具体操作
¶ 自动可变层高
-

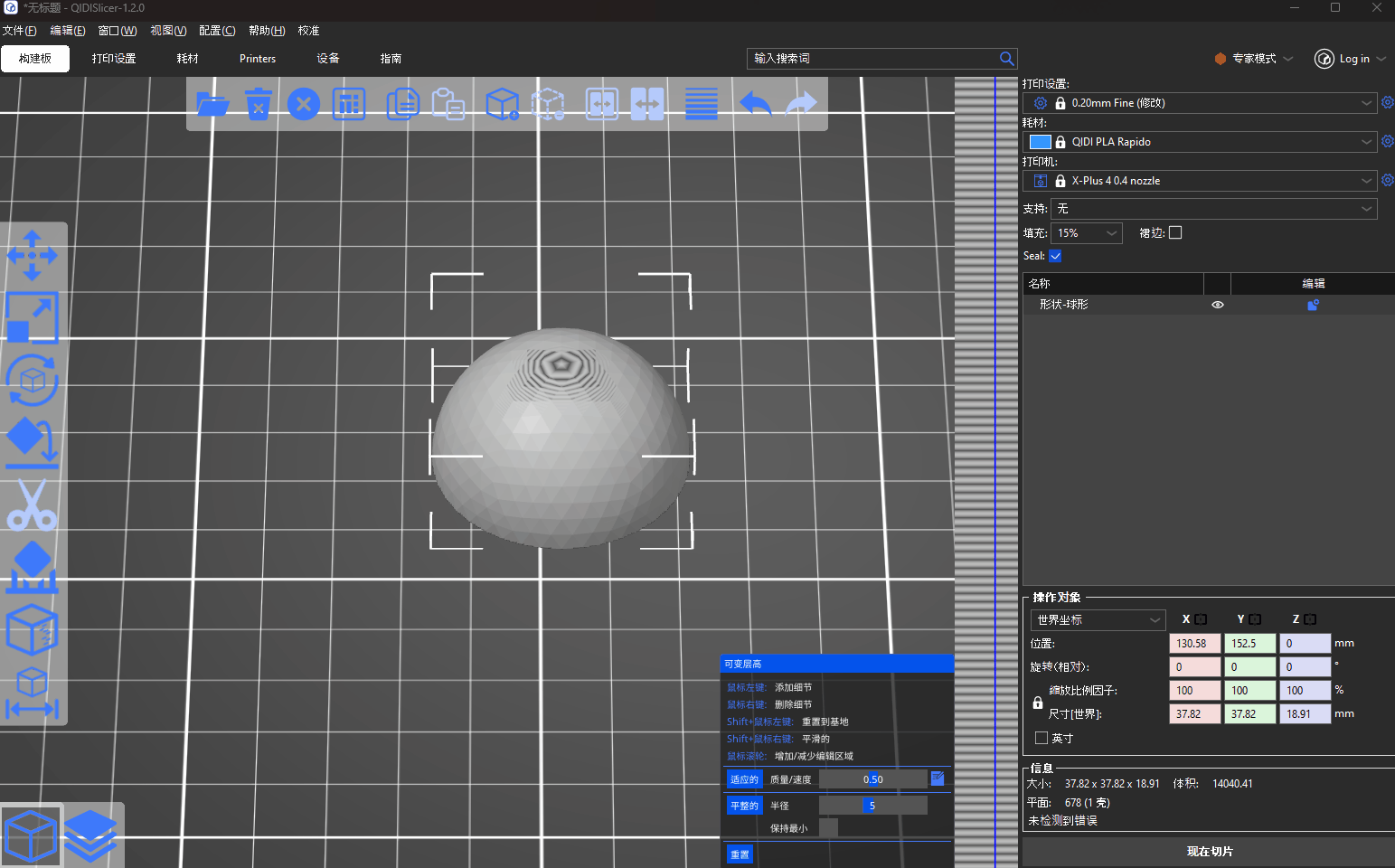

首先，选中一个模型，激活顶部工具栏中的可变层高工具
-

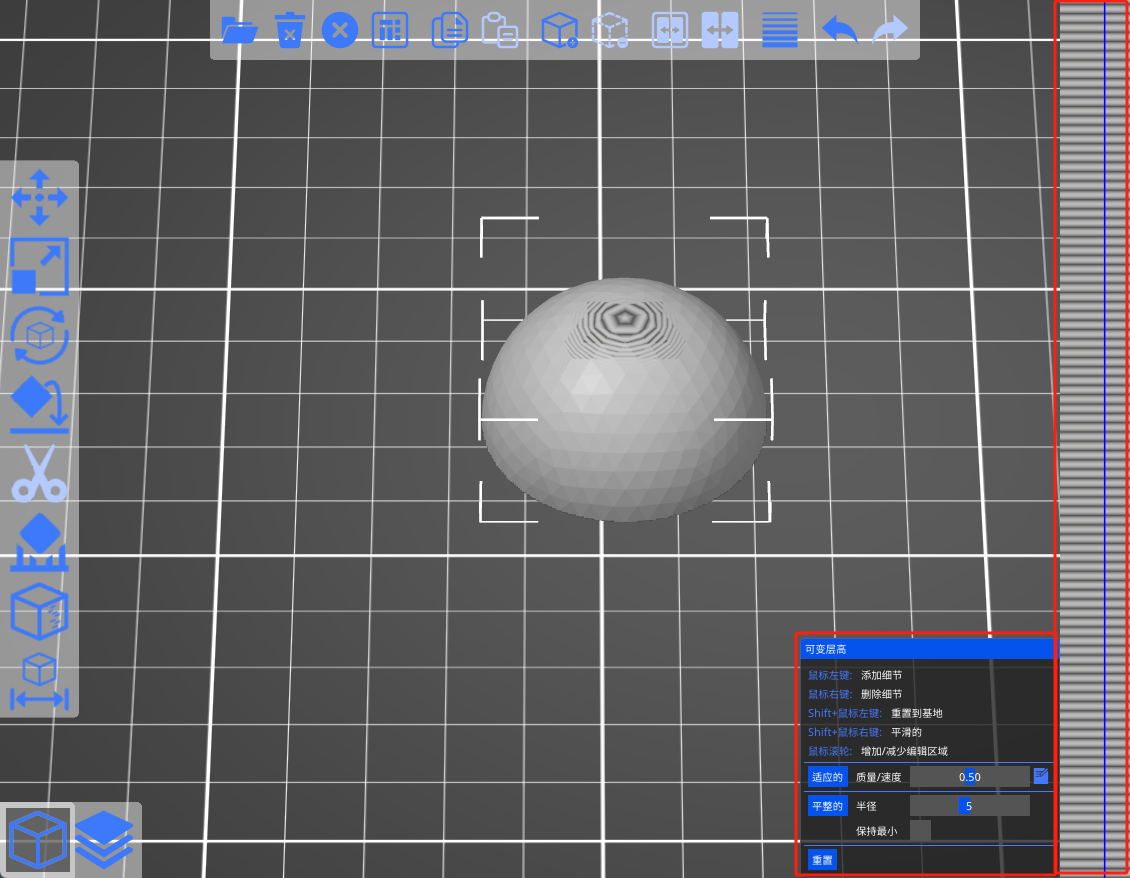

点击可变层高工具，点击后右下角会出现一个小窗口，且右侧会滑条工具。如下图所示。
-
自适应
根据设定的质量和速度比例计算图层轮廓。您可以移动质量/速度来修改对应的比例值。修改比例后，点击自适应，模型会根据设定值改变每层层高。 -
平滑
此参数用于平滑可变层高的轮廓。其中的半径值越大，曲线越平滑。您可以通过不断点击此按钮来获得更好的平滑曲线，具体取决于您的偏好。
如果勾选保持最小，则最小层高部分保持最小值，而且不受平滑操作的影响。
如果您对调整的结果不满意，可以点击重置按钮，将其恢复为平均层高后再进行调整。
¶ 手动操作
您也可以手动编辑可变层高。
当鼠标悬停在右侧可变层高的面板上时，模型的对应层数会以黄色高亮显示。
- 使用鼠标左键：降低图层高度（增加模型细节）
- 使用鼠标右键：增加图层高度（减少模型细节）
¶ 注意

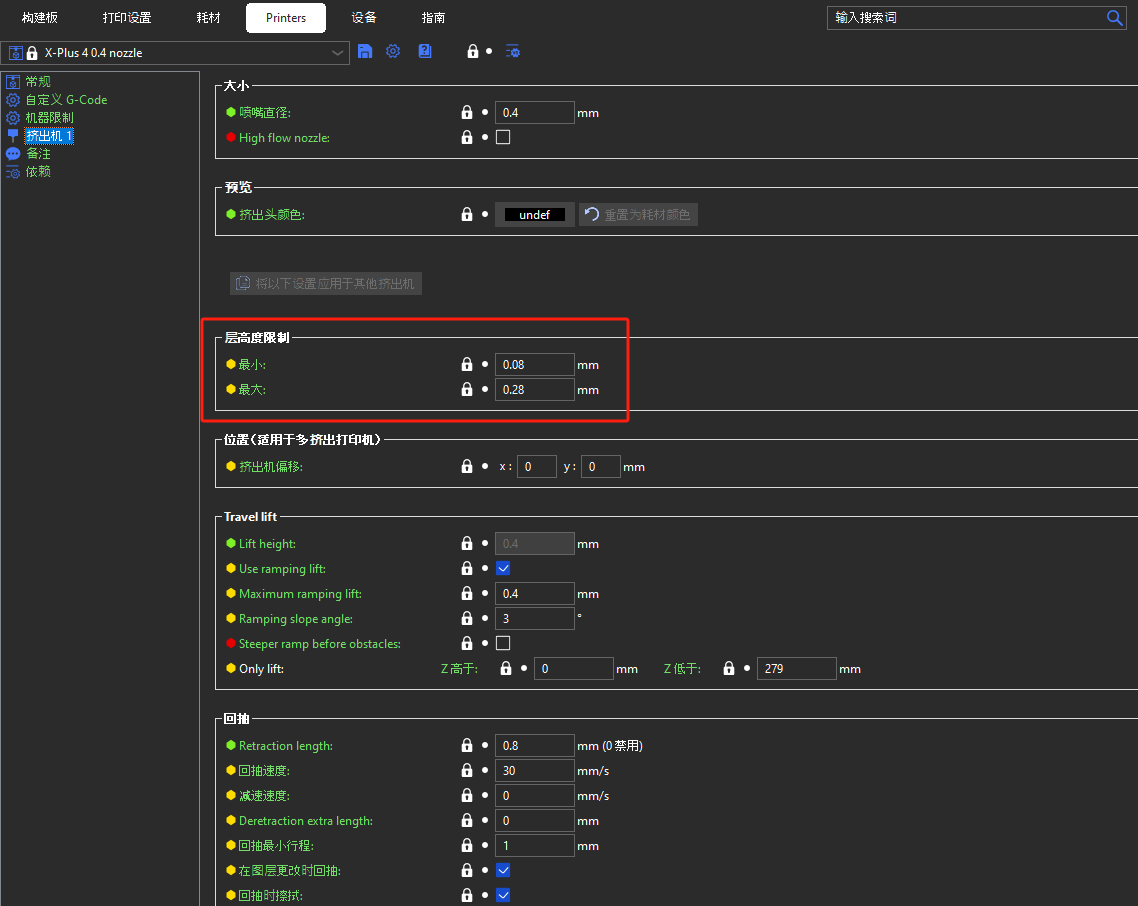

可变层高的范围由打印机的喷头尺寸决定的。例如，0.4mm的喷嘴对应层高范围是0.08-0.28mm。这是经过我们测试可以打出较好质量模型的层高范围，希望您不要轻易修改它。
